概述：

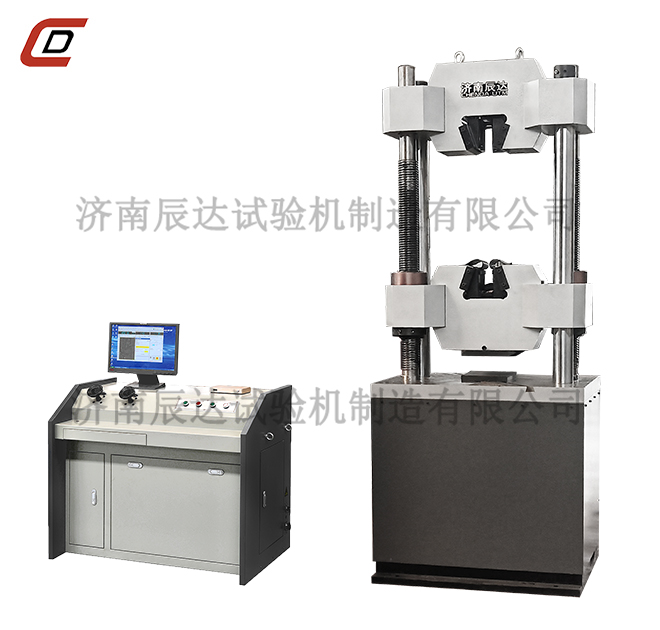

100噸微機屏顯拉力試驗機主機采用油缸下置式主機結構，主要用于金屬材料、非金屬材料、產品零件、部件、結構件，標準件的拉伸、壓縮、彎曲等力學性能試驗。
本系列試驗機若增配環境裝置還可做該環境下的材料拉伸、壓縮及彎曲試驗。例如：高溫拉伸、低溫拉伸、壓縮等試驗。
適用于鋼鐵、冶金、建筑建材、質檢中心、水利水電、公路橋梁、科研院所，大專院校力學等廠礦企業和檢測科研機構。
產品的制造和檢驗標準
1. GB2611《試驗機通用技術要求》
2. JJG139《拉力、壓力和萬能試驗機》
適用的試驗方法標準
試驗操作和數據處理滿足GB/T228《金屬材料室溫拉伸試驗方法》，GB/T7314《金屬材料室溫壓縮試驗方法》，GB/T232《金屬材料彎曲試驗方法》等上百個標準要求。并可根據客戶需求配置滿足不同標準的數據處理方法。
主要性能技術指標
|
序號 |
項 目 名 稱 |
參 數 |
|
1 |
最大試驗力kN |
1000 |
|
2 |
試驗力示值相對誤差 |
≤示值的±1% |
|
3 |
試驗力測量范圍 |
最大試驗力的2%~100% |
|
3 |
夾緊方式 |
液壓夾緊（或手動加緊） |
|
4 |
圓試樣夾持直徑范圍mm |
Φ6～Φ40 |
|
5 |
扁試樣夾持厚度范圍mm |
0-30 |
|
6 |
扁試樣夾持寬度mm |
80 |
|
7 |
最大拉伸試驗空間mm |
620 |
|
8 |
最大壓縮試驗空間mm |
550 |
|
13 |
控制柜外形尺寸mm |
1200×620×850 |
|
14 |
主機外形尺寸mm |
900×660×2400 |
|
15 |
電機功率kW |
2.5 |
|
16 |
主機質量kg |
2200 |
|
17 |
立柱凈間距 |
580 |
|
18 |
上下壓盤尺寸mm |
202*202 |
|
19 |
彎曲支棍間距mm |
450 |
|
20 |
彎曲支棍寬度mm |
140 |
|
21 |
容許彎曲度mm |
100 |
|
22 |
最大活塞行程mm |
200 |
|
23 |
活塞最大移動速度mm/min |
約60 |
|
24 |
試驗空間調整速度mm/min |
約100 |
