產品概述：

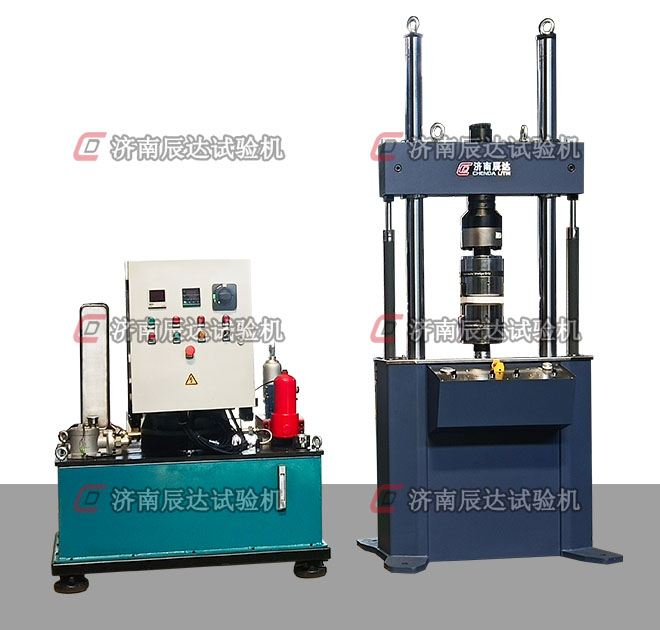

PWS-100微機控制電液伺服動靜萬能（疲勞）試驗機（以下簡稱試驗機）由主機（含伺服作動器）、分油站、電液伺服控制器、油水冷卻器、計算機與軟件、管路系統等組成，可應用于各類材料、結構件、部件的動態性能、疲勞以及靜態力學性能試驗?？梢赃M行拉伸、壓縮、動態低周疲勞、程控疲勞、斷裂力學以及靜態的恒變形、恒負荷控制和各種力學性能試驗。配上相應的附件，可以進行疲勞裂紋擴展，模擬實際工況，以及高低溫力學性能試驗。
PWS系列動靜萬能試驗機是航天、航空、交通、冶金、科研院所和大中院校等進行動態測試的理想設備。
本試驗機主要滿足GB/T25917-2010及JB9397-2013相關標準標準中關于力學試驗的檢測。試驗機特點是可以實現較小負荷、高頻率、低消耗，從而縮短試驗時間，降低試驗費用。
試驗機用于進行測定金屬、合金材料及其構件（如操作關節、固接件、螺旋運動件等）在室溫或高低溫狀態下的拉伸、壓縮或拉壓交變負荷的疲勞特性、疲勞壽命、預制裂紋及裂紋擴展試驗。動態疲勞試驗機在配備相應試驗夾具后，可進行正弦載荷下的三點彎曲試驗、四點彎曲試驗、薄板材拉伸試驗、厚板材拉伸試驗、強化鋼條拉伸試驗、鏈條拉伸試驗、固接件試驗、連桿動態疲勞試驗等。
主要技術參數及規格
|
序號 |
技術名稱 |
技術參數 |
|
1 |
最大試驗空間 |
800×540mm |
|
2 |
工作臺有效高度 |
900 mm |
|
4 |
最大靜態試驗力 |
100kN |
|
5 |
最大動態試驗力 |
+/-100kN |
|
6 |
試驗力測量范圍 |
2-100% |
|
7 |
試驗力示值相對誤差 |
±1% |
|
8 |
試驗力動態示值波動度 |
2% |
|
9 |
位移示值精度 |
±0.5% FS |
|
10 |
位移傳感器量程 |
150 mm |
|
11 |
受力同軸度 |
優于5% |
|
12 |
作動器行程 |
±75mm |
|
13 |
伺服閥級別 |
2級 |
|
14 |
液壓夾頭壓力 |
21MPa |
|
18 |
作動器頻率范圍 |
0.01-50Hz |
|
19 |
試驗波形 |
正弦波、三角波、方波、組合波 |
|
20 |
作動器振幅范圍 |
±2-±60 mm |
|
22 |
圓試樣鉗口夾持范圍 |
φ5-19mm |
|
23 |
扁試樣鉗口夾持范圍 |
0-20 mm |
|
24 |
壓盤直徑 |
φ100 mm |
|
25 |
外形尺寸（長×寬×高） |
1010×720×2900 mm |
|
26 |
電源 |
三相380V,50HZ |
|
27 |
總功率 |
32.5kW |
|
28 |
整機重量 |
約2000kg |
